流動(dòng)性

2.1熱塑性塑料流動(dòng)性大小，一般可從分子量大小、熔融指數(shù)、阿基米德螺旋線流動(dòng)長(zhǎng)度、表現(xiàn)粘度及流動(dòng)比（流程長(zhǎng)度/塑件壁厚）等一系列指數(shù)進(jìn)行分析。分子量小，分子量分布寬，分子結(jié)構(gòu)規(guī)整性差，熔融指數(shù)高、螺流動(dòng)長(zhǎng)度長(zhǎng)、表現(xiàn)粘度小，流動(dòng)比大的則流動(dòng)性就好，對(duì)同一品名的塑料必須檢查其說明書判斷其流動(dòng)性是否適用于注塑成型。按模具設(shè)計(jì)要求大致可將常用塑料的流動(dòng)性分為三類：

①流動(dòng)性好 PA、PE、PS、PP、CA、聚（4）甲基戍烯；

②流動(dòng)性中等 聚苯乙烯系列樹脂（如ABS、AS）、PMMA、POM、聚苯醚；

③流動(dòng)性差 PC、硬PVC、聚苯醚、聚砜、聚芳砜、氟塑料。

2.2各種塑料的流動(dòng)性也因各成型因素而變，主要影響的因素有如下幾點(diǎn)：

①溫度料溫高則流動(dòng)性增大，但不同塑料也各有差異，PS（尤其耐沖擊型及MFR值較高的）、PP、PA、PMMA、改性聚苯乙烯（如ABS、AS）、 PC、CA等塑料的流動(dòng)性隨溫度變化較大。對(duì)PE、POM、則溫度增減對(duì)其流動(dòng)性影響較小。所以前者在成型時(shí)宜調(diào)節(jié)溫度來控制流動(dòng)性。

②壓力注塑壓力增大則熔融料受剪切作用大，流動(dòng)性也增大，特別是PE、POM較為敏感，所以成型時(shí)宜調(diào)節(jié)注塑壓力來控制流動(dòng)性。

③模具結(jié)構(gòu)澆注系統(tǒng)的形式，尺寸，布置，冷卻系統(tǒng)設(shè)計(jì)，熔融料流動(dòng)阻力（如型面光潔度，料道截面厚度，型腔形狀，排氣系統(tǒng)）等因素都直接影響到熔融料在型腔內(nèi)的實(shí)際流動(dòng)性，凡促使熔融料降低溫度，增加流動(dòng)性阻力的則流動(dòng)性就降低。模具設(shè)計(jì)時(shí)應(yīng)根據(jù)所用塑料的流動(dòng)性，選用合理的結(jié)構(gòu)。成型時(shí)則也可控制料溫，模溫及注塑壓力、注塑速度等因素來適當(dāng)?shù)卣{(diào)節(jié)填充情況以滿足成型需要。

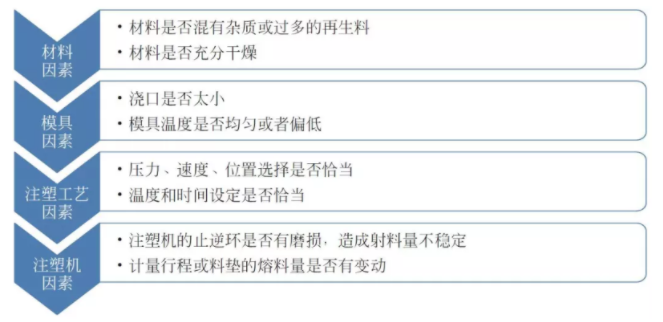

產(chǎn)品重量不穩(wěn)定的原因分類

塑料加工廠在遇到產(chǎn)品重量不穩(wěn)定的時(shí)候，先從材料和模具方面進(jìn)行一個(gè)初步的判斷，然后要針對(duì)問題有一個(gè)大概的分析思路，再對(duì)注塑加工工藝參數(shù)進(jìn)行調(diào)整，從而找到問題的具體原因。 對(duì)于產(chǎn)品重量不穩(wěn)定的缺陷來說，注塑工藝是主要的影響因素。有時(shí)候由于注射速度過快，產(chǎn)品冷卻后無(wú)法

模具成品會(huì)被哪些方面所左右

現(xiàn)在，模具在平日中各個(gè)方面都被普遍的適用。 人們?cè)诔霎a(chǎn)模具時(shí)，一些成品會(huì)受到許多方面的左右，從而導(dǎo)致模具的質(zhì)量有所不同。 接下來，讓我們看一下模具成品會(huì)被哪些方面所左右?我們看到不同模具的精度通常不同，那么哪些因素會(huì)影響模具的精度呢？ 在制造模具時(shí)，產(chǎn)品零件的精度將對(duì)模具的精度產(chǎn)生一定的影響。 如果要求產(chǎn)

怎樣區(qū)分聚丙和聚乙烯

根據(jù)外觀與手感來區(qū)分，塑料制品見得多了，一看便知基主要成份，所以，外觀這方面也是非常重要的。PE （中文名：聚乙烯）：感官鑒別：手感柔軟：白色透明，但透明度一般，常有膠帶及印刷字。（注：膠帶和印刷字是不可避免的，但一定要控制其含量，因這些會(huì)影響在市場(chǎng)上的價(jià)格）未著色時(shí)呈乳白色半透明，蠟

透明產(chǎn)品出現(xiàn)透明度不良的原因有哪些？

①塑料中含有水分或有雜質(zhì)混入；②澆口尺寸過小、形狀不好或位置不好；③塑料模具表面不光潔，有水分或油污；④塑料溫度低，或模溫低；⑤料溫高或澆注系統(tǒng)剪切作用大，塑料分解；⑥融料與模具表面接觸不良或模具排氣不良；⑦潤(rùn)滑劑不當(dāng)或用量過多；⑧塑料塑化不良，結(jié)晶性料冷卻不良、不均或制品壁厚不均；⑨注塑加工廠家注

塑料模具的基本結(jié)構(gòu)是什么

塑料注塑模具基本分為靜模和動(dòng)模。在注塑機(jī)的注射頭一邊的帶澆口套的為靜模，靜模一般有澆口套、靠板、模板組成，簡(jiǎn)單模具（特別是靜模沒有芯子的模具）也可以不使用靠板，直接用厚一點(diǎn)的模板就可以了。澆口套一般為標(biāo)準(zhǔn)件，除非特殊原因，不建議取消。澆口套的使用有利于安裝模具、更換方便，不用自己拋光。有些特殊模具澆
